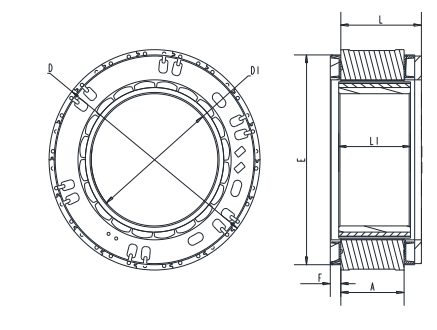

定子外径D

69mm

69mm

±0.037( js9)

定子长度L

23.5mm

32mm

±1

转子内径D1

42mm

42mm

+0.039/0(H8)

转子长度L1

18mm

27.5mm

±0.2

灌胶面外圆E

66mm

66mm

±0.2

灌胶面高度F

3.5mm

3.5mm

±0.3

定子铁芯高度A

10.5mm

18.9mm

-0.5/0

霍尔分布角度( Hall Effect Angle )

120度电角度 ( Electrical Angle of 120 degree)

介电强度( Dielectric Strength )

1000VAC/1S

绝缘电阻( Insulation Resistance )

100MΩ, 500VDC

使用环境( Operation Ambient )

-20°C   ~   +50°C

绝缘等级(Insulation Class)

Class B

PIN1

Connector for Hall is optional

Type: SM07B-GHS-TB

热敏 ( NTC2 )

PIN2

热敏 ( NTC1 )

PIN3

霍尔电源负 ( GND )

PIN4

霍尔 A ( Ha )

PIN5

霍尔 B ( Hb )

PIN6

霍尔 C( Hc )

PIN7

霍尔电源正  ( Vcc )

黄色  ( Yellow )

UL1332 AWG20

UL1332 AWG18

U相 ( Phase U )

红色  ( Red )

V相 ( Phase V )

黑色  ( Black)

W相 ( Phase W )

极数  ( Number of poles )

20

20

相数  ( Number of phases )

3

3

额定电压 (   Rated  voltage )

VDC

48

48

额定转矩 (   Rated torque)

N.m

0.55

1.0

额定电流(Rated current)             ;

A

5.1

9.2

额定速度 (  ; Rated speed )

RPM

3650

3500

额定功率 (   Rated power )       ;

W

210

366

最大转速(Maximum speed)

RPM

4750

4500

峰值转矩 (   Peak torque )

N.m

1.65

3.0

峰值电流 (   Peak current )

A

15.5

28

线电阻 (   Line to line resistance )

ohms@20℃

0.38

0.19

线电感 (   Line to line inductance )

mH

0.33

0.18

转矩常数 (   Torque constant )

Nm/A

0.118

0.12

反电势 (   Back EMF )

Vrms/KRPM

7.14

7.4

重量 (   Weight )

g

210

315

电气时间常数(Electrical   time constant)

ms

0.87

0.95
