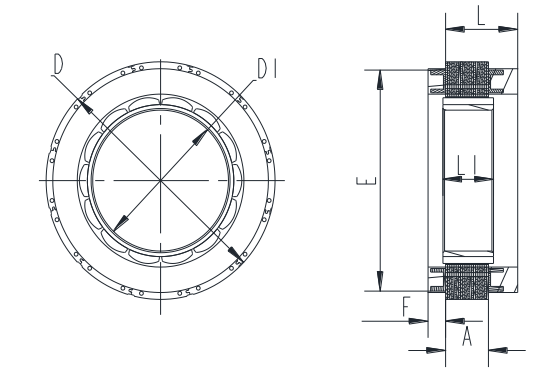

定子外径D

43mm

±0.031(js9)

定子长度L

15.5mm

±1

转子内径D1

30mm

(+0.033/0)H8

转子长度L1

9.5mm

±0.2

灌胶面外圆E

40.5mm

/

灌胶面高度F

3.0mm

±0.3

定子铁芯高度A

8.0mm

/

霍尔分布角度

 ( Hall Effect Angle )

120度电角度 (   Electrical Angle of 120 degree)

介电强度

( Dielectric Strength )

650VAC/1S.2mA

绝缘电阻

 ( Insulation Resistance )

100MΩ, 500VDC

环境温度

( Ambient Temperature )

-20°C   ~   +50°C

绝缘等级

(Insulation Class)

Class B

黄色  ( Yellow )

UL1332   AWG24

U相 (   Phase U )

红色  ( Red )

V相 (   Phase V )

黑色  ( Black)

W相 (   Phase W )

极数  ( Number   of poles )

14

相数  ( Number   of phases )

3

额定电压 ( Rated    voltage )        ;

VDC

36

额定转矩 ( Rated torque) ;

N.m

0.15

额定电流(Rated current)

A

3.0

额定速度 ( Rated speed )

RPM

5000

额定功率 ( Rated power )

W

78.5

最大转速(Maximum speed)

RPM

7600

峰值转矩 ( Peak torque )

N.m

0.45

峰值电流 ( Peak current )

A

9.0

线电阻 ( Line to line resistance )

ohms@20℃

1.5

线电感 ( Line to line inductance )

mH

1.0

转矩常数 ( Torque constant )

Nm/A

0.05

反电势 ( Back EMF )

Vrms/KRPM

3.7

重量 ( Weight )

g

85

电气时间常数(Electrical time constant)

ms

0.667
